性欧美18-19sex性高清播放,综合亚洲日韩偷窥另类图片,欧美精品久久久久久久自慰,草草久久久无码国产专区

當前位置:首頁  >  應(yīng)用案例  >  先進陶瓷及復(fù)合材料領(lǐng)域  >  AZO靶材 熱壓制備工藝解決方案

聯(lián)系我們

  • 電話:13917898272
  • 郵箱:sale@haoyue-group.com
  • 地址:上海市嘉定區(qū)嘉松北路7301號B2棟
  • 工廠:江蘇省南通市通州區(qū)聚豐科創(chuàng)產(chǎn)業(yè)園1號廠房

AZO靶材 熱壓制備工藝解決方案

發(fā)表時間:2020-10-12      點擊次數(shù):4290





    透明導(dǎo)電氧化物(Transparent Conductive OxideTCO)是一種在可見光光譜范圍(380nm λ 780nm透過率很高且電阻率較低的薄膜材料由于其良好的光電性能在節(jié)能玻璃、熱窗、電磁屏蔽窗、觸摸屏、液晶面板、太陽能電池、發(fā)光二極管等領(lǐng)域,被作為智能窗口材料、加熱導(dǎo)體、電磁屏蔽材料、薄膜電容材料、透明導(dǎo)電電極等而得到廣泛的應(yīng)用。









    TCO薄膜材料主要有CdO、In2O3SnO2ZnO等氧化物及其相應(yīng)的復(fù)合多元化合物半導(dǎo)體材料。電子工業(yè)的飛速發(fā)展對透明導(dǎo)電薄膜綜合性能的要求日趨提高,同時巨大的使用量使以稀有金屬銦為主要成分的ITO透明導(dǎo)電薄膜的成本劇增。鋁摻雜氧化鋅ZnOAlAZO由于其良好的光電性能、豐富的原料儲量、良好的刻蝕性能及在氫等離子體中能夠穩(wěn)定存在等突出特點而受到廣泛關(guān)注。





AZO靶材特點





    AZO透明導(dǎo)電薄膜的禁帶寬度達到3.4ev,本征吸收限為360nm可減少P,N型摻雜區(qū)對光的吸收,提高光能量的利用率,是合適的窗口層材料。同時,AZO在等離子體中穩(wěn)定性好制備技術(shù)簡單,原料便宜易得無毒,在性能上與ITO可比擬,這些特點使其成為ITO的替代品。隨著透明導(dǎo)電薄膜的應(yīng)用發(fā)展,AZO濺射靶材及薄膜沉積技術(shù)成為研究熱點。





磁控濺射原理

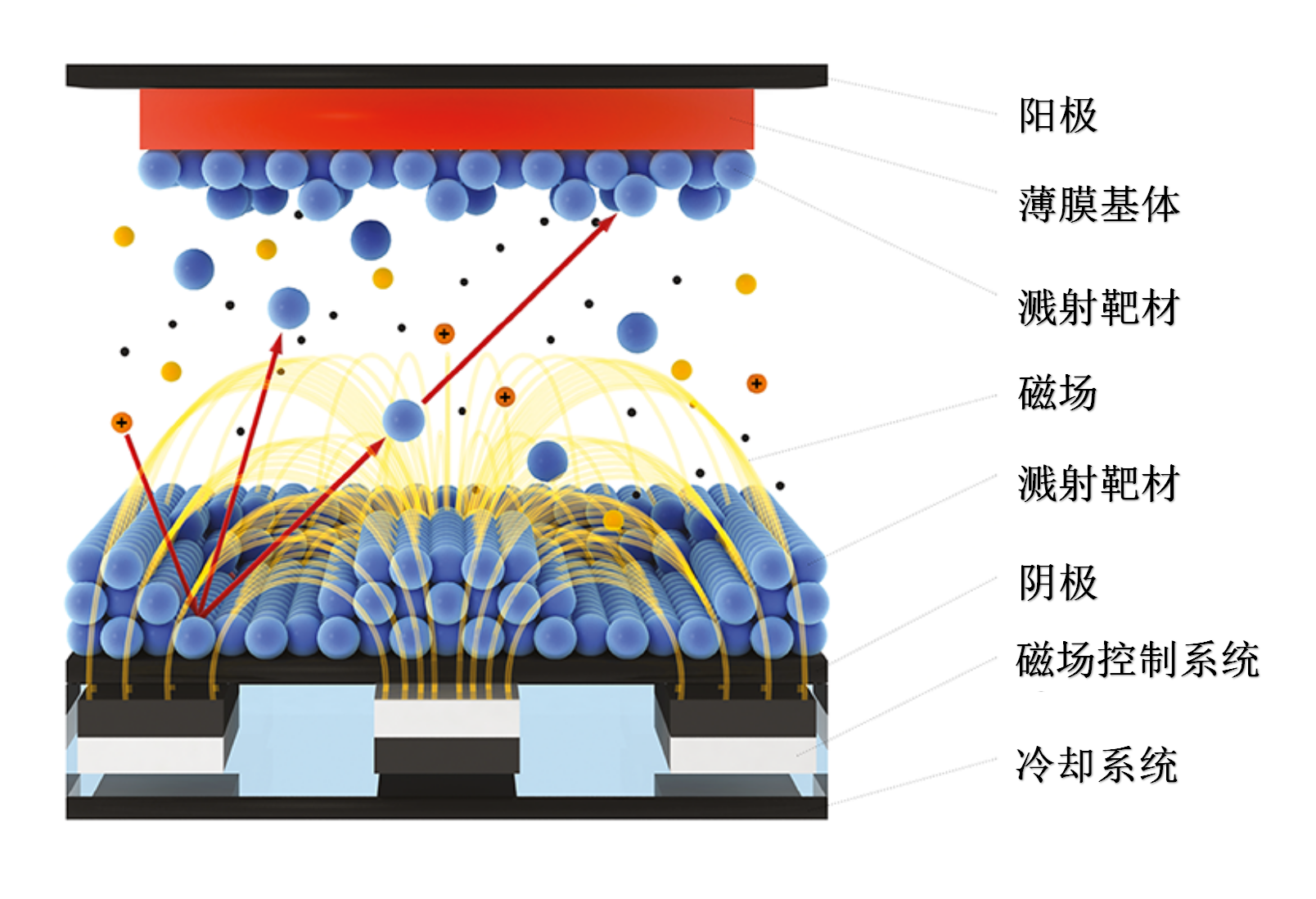

    磁控濺射鍍膜工藝是指將涂層材料做為靶陰極,利用氬離子轟擊靶材,產(chǎn)生陰極濺射,把靶材原子濺射到工件上形成沉積層的一種鍍膜技術(shù)。

    磁控濺射鍍膜工藝對濺射靶材的要求較高,如尺寸、平整度、純度、各項雜質(zhì)含量、密度、N/O/C/S、晶粒尺寸與缺陷控制有明確要求。









AZO靶材 熱壓制備工藝





    AZO靶材性能指標有致密度、晶粒大小及均勻性、氣孔大小及分布、電阻率等,這些性能都與靶材的制備工藝,尤其與靶材的燒結(jié)致密化過程密切相關(guān)。





    與無壓燒結(jié)工藝相比,熱壓燒結(jié)可以降低燒結(jié)溫度,縮短燒結(jié)時間,抑制晶粒生長,可獲得晶粒細小、致密度高和電學(xué)性能良好的產(chǎn)品。采用熱壓燒結(jié)工藝制備的氧化鋅鋁(AZO)靶材具有純度高、雜質(zhì)少、相對致密度高、晶粒均勻、一致性高等優(yōu)勢,因此,研究AZO靶材的熱壓致密化工藝,AZO靶材的產(chǎn)業(yè)化發(fā)展和薄膜太陽能產(chǎn)業(yè)來說都具有重要的意義。

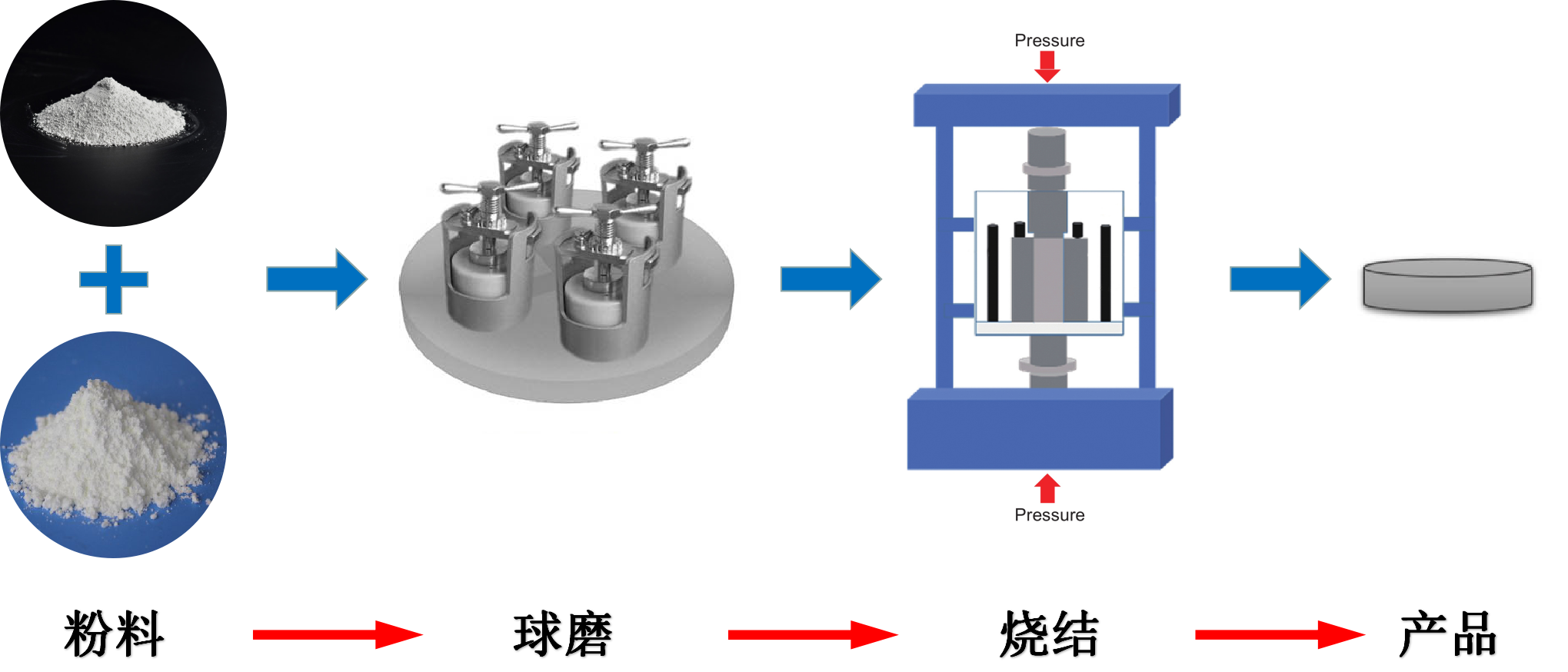

AZO粉體制備





    制備Al均勻摻雜的AZO粉體,一般采用化學(xué)共沉淀法和機械合金化。





    化學(xué)共沉淀法:是指將所需的金屬鹽溶于溶劑,加入沉淀劑形成前驅(qū)體,過濾、煅燒制備得到所需粉體的一種方法。





    機械合金化法:是將ZnOAl2O3粉料充分混合后,通過球磨機在運轉(zhuǎn)過程中使粉末發(fā)生反復(fù)的變形、冷焊和破碎,從而實現(xiàn)元素間原子水平合金化。





AZO靶材熱壓燒結(jié)





    高密度靶材的具體制備工藝:





    將原料粉體松裝如模具中,壓實后在真空狀態(tài)或惰性氣體的保護下,熱壓燒結(jié)制備。





    熱壓工藝參數(shù):抽真空至 1 ~ 100Pa,加壓30MPa;然后慢慢升溫,在1000~ 1200℃內(nèi)保溫約2小時,再緩慢降溫。









聯(lián)系

  • 電話:13917898272

  • 郵箱:sale@haoyue-group.com

  • 地址:上海市嘉定區(qū)嘉松北路7301號B2棟

  • 工廠:江蘇省南通市通州區(qū)聚豐科創(chuàng)產(chǎn)業(yè)園1號廠房

留言

*
*
*
*

版權(quán)所有?2021上海皓越真空設(shè)備有限公司       備案號:滬ICP備2022033023號-3

AV无码精品一区二区三区| 久久久久人妻一区精品性色av | 亚洲成av人片在www色猫咪 | 亚洲AV无码99久久久国精| 99国产精品久久99久久久| 理科生坠入情网电视剧免费观看| 国产美女在线精品免费观看 | 久久亚洲精品11p| 久久无码人妻一区二区三区| 欧美人与牲动交xxxx| 亚洲AV无码专区国产乱码不卡| 久久人妻少妇嫩草AV无码| 伊人久久大香线蕉AV不卡| 一本大道熟女人妻中文字幕在线| 久久精品国产99久久久香蕉| 亚无码乱人伦一区二区| 国产精品一区二区AV| 香蕉人妻AV久久久久天天| 无码少妇一区二区| 午夜福利麻豆国产精品| 国产精品久久久久久亚洲| 午夜精品久久久久久中宇| 欧美黑人添添高潮a片视频| 欧美牲交a欧美牲交aⅴ一| 国产自拍在线观看| 欧美激情无码视频一二三| 中文无码精品a∨在线| 久久久一本精品99久久精品36| 国产精品一区二区AV不卡| 人妻少妇偷人精品无码| 日韩加勒比一本无码精品| 亚洲AV无码一区二区乱子伦AS | 国产精品自在线拍国产| 国产午夜亚洲精品不卡| 国产成人精品999在线观看| 亚洲国产精品久久久久秋霞小| 久久久久黑人强伦姧人妻| 亚洲熟女www一区二区三区| 美女张开腿黄网站免费| 成人欧美一区二区三区1314| 国产精品伦一区二区三级视频|
